Die Schwimmer als Wellenkraftwerk

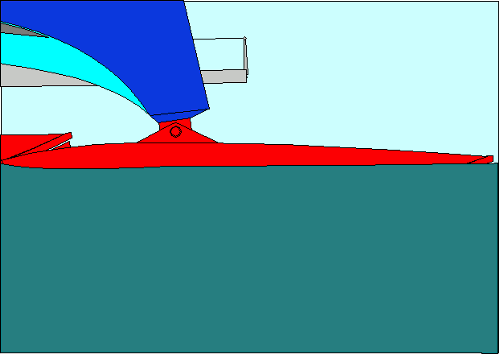

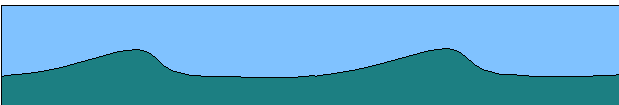

Jeder Schwimmer kann sich am unteren Ende der Säule, die ihn mit dem Hauptrumpf verbindet, um seine horizontale Querachse drehen. Dadurch passen sich die Schwimmer dem Wellengang an.Der obere Trickfilm zeigt, dass nur solche Wellen optimal ausgenutzt werden können, deren Wellenlänge (Abstand zwischen zwei aufeinanderfolgenden Wellenbergen) mindestens so groß wie die Länge der Schwimmer (12,60 m) ist. Das trifft für die Nordsee und die europäischen Teile des Atlantik weitgehend zu: Wellenlängen unter 13 m machen dort nur einen verschwindend geringen Teil aus. Im Mittelmeer sind die Wellenlängen generell kleiner. Trotzdem haben Wellen mit Längen unter 13 m nur eine Häufigkeit von ca. 10% *. Für die Ostsee liegen keine Daten vor; die Wellenlängen dürften denen des Mittelmeeres entsprechen.
Der Film unten auf der nächsten Seite zeigt, wie die Bewegungen des Schwimmers mittels zweier Hydraulikpumpen zunächst in die Energieform "Druck in einem Druckluftbehälter" umgewandelt werden. Dazu sind die folgenden weiteren Bestandteile des Wellenkraftwerkes erforderlich, die in dem Film nicht dargestellt sind:
- Zwei Druckluftbehälter,
- eine mit Hydraulik-Flüssigkeit betriebene Turbine,
- ein Stromgenerator
- ein druckloser Vorratsbehälter für die aus der Turbine abströmende Hydraulikflüssigkeit,
- Leitungen und Ventile, deren Funktion sich aus der folgenden Beschreibung ergibt:
